Millised on vooluringi kaitseseadmed? (Ii)

Millised on vooluringi kaitseseadmed? (Ii)

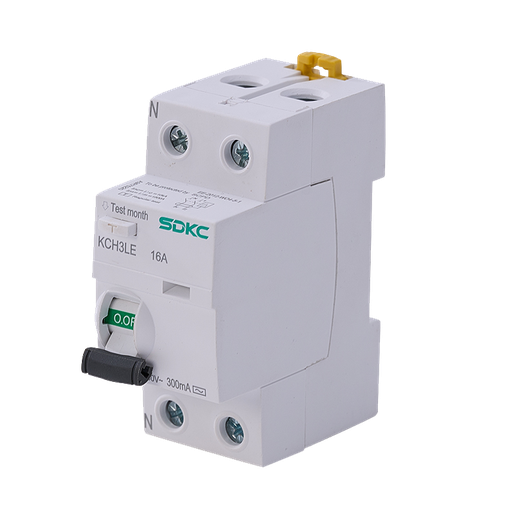

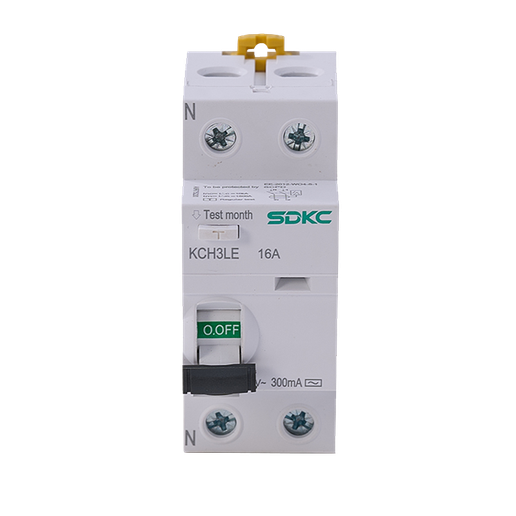

5. Lekkekaitse

Tööpõhimõte:Tuvastage vooluahela reaalajas traadi ja neutraalse traadi praegune erinevus. Normaaloludes on reaalajas juhtmesse voolav vool võrdne neutraalsest traadist välja voolava vooluga. Kui lekkeid toimub (näiteks elektrilöögiks inimkehale või elektriseadmete korpused on laetud), ületab reaalajas traadi ja neutraalse traadi vaheline erinevus seatud väärtuse ning lekkekaitsja lõikab vooluringi kiiresti isikliku ohutuse kaitsmiseks.
Rakenduse stsenaarium:See on hädavajalik kohtades, kus elektrilööki on kalduvus, näiteks kodud, koolid, haiglad, avalikud kohad jne. Samal ajal tuleb paigaldada ka mõnede spetsiaalsete seadmete ja kõrgete lekkekaitsenõuetega kohtade jaoks.

6. faasikaokaitse kaitsja

Tööpõhimõte:Tehke kindlaks, kas faasikao on vooluahela kolmefaasilise toiteallika iga faasi pinge või voolu jälgimisel.

7. termiline relee

Tööpõhimõte:Toimib voolu termilise mõju põhimõttel. Kui vooluahela vool ületab termilise relee nimivoolu, kuumeneb soojusrelee sees olev kütteelement, põhjustades bimetalliriba kuumuse tõttu painutamise. Kui painduskraad jõuab teatud väärtuseni, käivitatakse komistamise mehhanism vooluringi töötamiseks ja katkestamiseks. Termiline relee on teatud pöördaja karakteristik, see tähendab, seda suurem on vool, seda lühem on tegevusaeg.
Rakenduse stsenaarium:Tavaliselt kasutatakse mootorite ülekoormuse kaitseks. Näiteks paigaldatakse mootorite releed erinevate tööstusliku tootmisseadmete mootori juhtimisahelates tavaliselt, et mootorite ülekoormuse tõttu põletada. Lisaks võivad mõned vahelduvad töö- ja suure koormuse muutused seadmed mängida ka tõhusat kaitserolli.

8. Ülevoolu relee

Tööpõhimõte:Ülevoolu relee tööpõhimõte põhineb elektromagnetilise induktsiooni põhimõttel. Kui vooluahela vool ületab seatud väärtust, täiustatakse ülevoolu relee mähises tekkivat magnetväli, põhjustades relee kontaktid töötamise, katkestades sellega vooluringi või saates signaali. Ülevoolu relee töövoolu saab vajadusel reguleerida.
Rakenduse stsenaarium:Kasutatakse vooluahelates, millel on kõrged praeguse kaitse nõuded, näiteks ülekandeliinid ja trafokaitse elektrisüsteemides ning suurte mootorite, elektriahjude ja muude tööstusliku tootmise seadmete kaitse. See võib vooluringi kiiresti ära lõigata, kui vooluring on ülekoormatud või lühistatud, et vältida seadmete kahjustusi ja õnnetuste laienemist.

9. mootorikaitse

Tööpõhimõte:Mootorkaitse tööpõhimõte põhineb tavaliselt mootori tööseisundi reaalajas jälgimisel, tuvastades mootori töövool, pinge, temperatuur, sagedus ja muud parameetrid. Kui need parameetrid ületavad seatud ohutusvahemikku, kõlab kaitsja häire või katkestab mootori toiteallika, et mootori vigastamise tõttu kahjustada.
Rakenduse stsenaarium:Mootorkaitsjaid kasutatakse laialdaselt erinevatel tööstusväljadel, näiteks naftakeemia, terase sulatamine, elektrienergia, tsemendi, kaevandamine jne. Nendes põldudes on mootor tootmisliini põhivarustus ning selle ohutu ja stabiilne töö on tootmisliini järjepidevuse ja tõhususe jaoks ülioluline.
