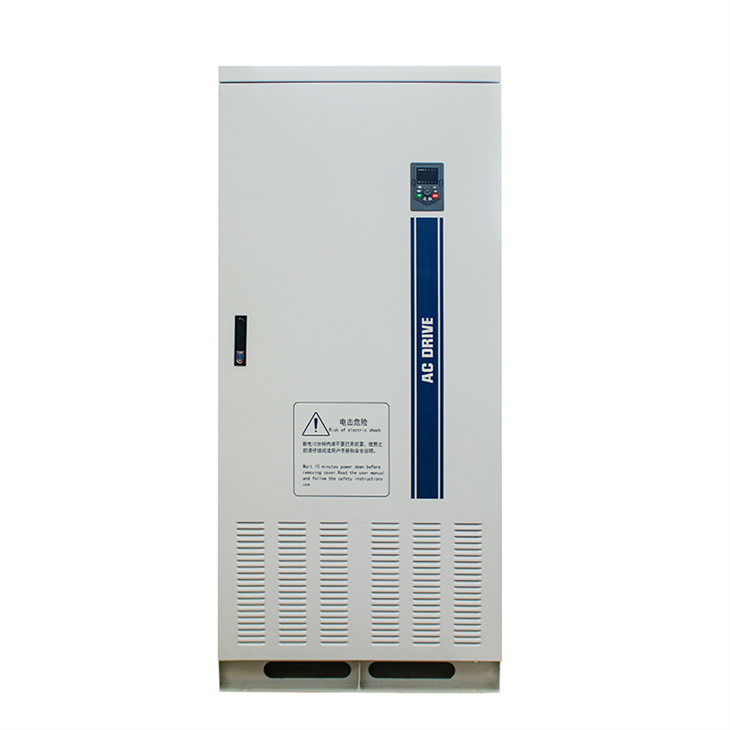

Kapi külge kinnitatud muutuva sagedusega ajam

Tööstusliku automaatika põhivarustusena kasutatakse kapile kinnitatud muutuva sagedusaja draivi laialdaselt suure võimsusega stsenaariumides, nagu keemiatööstus, kaevandamine, ventilaatorid, veepumbad ja kompressorid, täpse kiiruse reguleerimise ja mootorite tõhusa kontrolli kaudu. Kapile kinnitatud muutuva sagedusega draivi sisemine struktuur ühendab mitmete väljade tehnoloogiad, näiteks energiaelektroonika, juhtimistehnoloogia ja soojuse hajumise süsteemid. Järgnevalt analüüsitakse sügavalt mitme mooduli kapile kinnitatud muutuva sageduse ajami struktuuri ja funktsioone.

I. Põhiahelamoodul: elektrienergia muundamise südamike keskus

1. alaldiüksus

Alaldiseade on esimene kontrollpunkt kapile kinnitatud muutuva sagedusveo elektrienergia sisendi jaoks, mis koosneb tavaliselt dioodist või türistori alaldi sillast. Kolmefaasilise vahelduvvoolu sisendi korral teisendab diood-alaldi sild vahelduvvoolu pingetasemega 380 V või kõrgema alalisvoolu võimsuse kaudu täislaine rentifitseerimise kaudu, pakkudes stabiilset alalisvoolu toiteallika järgnevatele vooluringidele. Türistori rektifitseerimise vastuvõtmisel võib see realiseerida ka energia tagasisidefunktsiooni, mis võib mootori regeneratiivse elektrienergia regeneratiivse elektrienergia vastupidiselt elektrivõrgule edastada, parandades energia kasutamise efektiivsust.

2. filtriüksus

Filtriüksus järgib alaldi seadet ja koosneb peamiselt suurtest kondensaatoritest ja reaktoritest. Suure mahutavusega elektrolüütilisi kondensaatoreid kasutatakse alalisvoolu siini pinge silumiseks, pingeharude vähendamiseks ja muunduri stabiilse alalisvoolu sisendi tagamiseks; Reaktorid saavad pärssida voolu harmoonilisi, parandada võimsustegureid, vähendada energiavõrgu harmoonilist reostust ja tagada kapile kinnitatud muutuva sageduse ajami stabiilse toimimise.

3. muundur

Inverteri seade on sagedusmuunduri võti sageduse muundamise funktsiooni realiseerimiseks, mis koosneb mitmest energialülitusseadmest (näiteks IGBT-moodulitest), et moodustada kolmefaasiline silla vooluahel. IGBT-de sisselülitamise ja väljalülitamise ajastuse juhtimisega pööratakse alalisvoolu võimsus reguleeritava sageduse ja pingega kolmefaasiliseks vahelduvvooluks, ajendades mootorit järkjärgulise kiiruse reguleerimise saavutamiseks. Näiteks saab ventilaatori kiiruse reguleerimise rakendustes inverter-seade reguleerida väljundsagedust reaalajas vastavalt tegelikule õhumahu nõudlusele, et ventilaatori kiirust täpselt juhtida.

Ii. Juhtimisahela moodul: intelligentse regulatsiooni "aju"

1. Juhtkiip

Juhtimisahel on keskendunud suure jõudlusega mikroprotsessorile (näiteks DSP või ARM-kiip) ja vastutab keerukate juhtimisalgoritmide täitmise eest. Võttes välised antud signaalid (näiteks kiirused, pöördemomendi käsud) ja ühendades mootoriga tagasi söödud tegelikud tööparameetrid (näiteks kiirus, vool, temperatuur), arvutab see optimaalse muunduri lüliti juhtimissignaali, et realiseerida mootori vektori juhtimine või pöördemomendi otsene juhtimine, tagades mootori töö täpsuse ja stabiilsuse.

2. ajami vooluahel

Ajami vooluahela funktsioon on nõrga elektrisignaali väljund juhtkiipi abil tugevaks elektrisignaaliks, mis on piisav toiteseadmete, näiteks IGBT -de juhtimiseks. Samal ajal on sellel ka eraldatuse kaitsefunktsioon, et vältida kõrge pinget ja suure voolu voolu vooluahela segamist või kahjustamist juhtimisahelat, tagades süsteemi ohutu toimimise.

3. avastamisahela

Avastusahel jälgib reaalajas kapile kinnitatud muutuva sageduse draivi tööseisu, sealhulgas vooluandurid, pingeandurid, temperatuuriandurid jne. Vooluandurit kasutatakse mootori voolu tuvastamiseks, et vältida ülevoolu tagajärjel tekkinud kahjustusi; Pingeandur jälgib alalisvoolu siini pinget ja väljundpinget, et tagada pinge stabiilsus; Temperatuuri andur jälgib energiaseadmete temperatuuri reaalajas ja käivitab kaitsemehhanismi, kui temperatuur on liiga kõrge, et vältida seadmete ülekuumenemist ja põletamist.

Iii. Abisüsteemi moodul: stabiilse töö garantii

1. Soojuse hajumise süsteem

Kapile kinnitatud muutuva sagedusajami töö ajal tekitavad toiteseadmed palju soojust, nii et soojuse hajumise süsteem on ülioluline. Tavaliste soojuse hajumise meetodid hõlmavad õhu jahutamist ja vedelat jahutamist. Õhujahutussüsteem kasutab kuumuse äravõtmiseks suure võimsusega jahutusventilaatorit, mis sobib kuumuse äravõtmiseks, mis sobib keskmise ja vähese energiatarbega muundurite jaoks; Vedela jahutussüsteem kasutab soojuse hajumiseks jahutusvedeliku ringlust, millel on suurem soojuse hajumise efektiivsus ja mida kasutatakse sageli suure võimsusega, suure tihedusega paigaldatud sagedusmuundurites, näiteks kaevanduste tõstukite sagedusmuundurites.

2. Kaitseahela

Kaitseahel pakub kapile kinnitatud muutuva sageduse ajami jaoks mitmeid ohutuskaitseid, sealhulgas ülepinge kaitse, aluspinge kaitse, ülevoolukaitse, lühisekaitse, ülekuumenemise kaitse jne. Kui ebanormaalne olukord on tuvastatud, siis kaitsevooluahel toimib kohe, blokeerib inverter-draivi signaali, mis on äratunnet, mis on äratanud, et see on äratunnet, mis on välja antud, et see on äratus, mis on välja antud, et see on äratanud, et see oleks faction FACE-ga. tõrkeotsing ajas.

3. kommunikatsiooniliides

Kaasaegsed kapile kinnitatud muutuva sagedusega draivid on tavaliselt varustatud mitme kommunikatsiooniliidesega, näiteks RS485, Modbus, Profibus jne, toetades andmete koostoimet ülemiste arvutitega nagu PLC-d ja tööstuslikud arvutid. Kommunikatsiooniliidese kaudu saab realiseerida selliseid funktsioone nagu kaugseire, parameetrite seadistamine ja tõrke diagnoosimine, mis on mugav integreerimiseks tööstusautomaatika juhtimissüsteemidesse ja parandab süsteemi luuretaset.

Viis põhiline tehnilisi esiletõstmist kabinetile kinnitatud muutuva sagedusega draividele, mis on ümber kujundanud uue tööstusliku sõidu kõrguse

Tööstusautomaatika kiirendatud uuendamise kontekstis mõjutab kapi külge kinnitatud muutuva sagedusraja toimimine otseselt seadmete energiatõhusust ja tootmise stabiilsust. Meie kabinetiga paigaldatud muutuva sagedusega draivid tuginevad viiele põhitehnoloogiale: RS485 Side, SVC vektorjuhtimine, kõikvõimalik kaitsemehhanism, intelligentsed isehäälestamise ja kahesugused vedelkristallide ekraanid, pakkudes tööstuslikele ülekandesüsteemidele tõhusaid, ohutuid ja intelligentseid lahendusi.

I. RS485 jadasuhtluse liides, sujuv ühendus tööstusökoloogiaga

1. kasutades RS485 seeriasuhtlusliidest koos Modbusi rahvusvahelise standardse kommunikatsiooniprotokolliga, realiseerib kapile kinnitatud muutuva sagedusega draivi sujuva ühenduse tööstusseadmetega nagu PLC, tööstusarvuti ja DCS-süsteem. RS485-liidesel on tugeva sekkumisvastase võime, pikk ülekandevahe (kuni 1200 meetrit) omadused ja mitme seadme võrkude loomise toetus (ühe siini suudab ühendada 32 sõlme), mis suudab hõlpsalt rahuldada signaali edastamise vajadusi keerulises tööstuskeskkonnas.

2. MODBUS-protokolli kaudu saavad kasutajad lugeda sagedusmuunduri (näiteks sagedus, voolu, pinge) tööparameetreid, muuta juhtimiskäsusid reaalajas ja diagnoosida kiiresti rikkeid, mis parandab oluliselt süsteemi integreerimist ning toimimist ning hooldust ning hoolduse tõhusust.

Ii. SVC voolu vektorjuhtimine, täpne draiv võimaldab tõhusat tootmist

1. kasutades SVC (staatiline vektorjuhtimine) voolu vektorjuhtimismeetodit, puruneb kapile kinnitatud muutuva sagedusvedaja traditsioonilise V/F juhtimise piirangute kaudu, lahutab mootori ergutusvoolu ja pöördemomendi voolu ning mõistab mootori kiiruse ja pöördemomendi sõltumatut ja täpset reguleerimist.

2. Koos V/F kõvera mitmepunktilise seadistamise funktsiooniga saavad kasutajad kohandada pinge-sageduse kõverat vastavalt koormuse karakteristikutele (näiteks ventilaatoritele, veepumpadele, kompressoritele), et kohaneda erinevate töötingimustega, näiteks pidev pöördemoment ja muutuv pöördemoment. Näiteks ventilaatori energiasäästliku muundamise korral saab ventilaator V/F kõvera optimeerimisega säilitada stabiilse töö madalal kiirusel ja energiasäästu efektiivsust suurendatakse enam kui 30% võrreldes traditsiooniliste kontrollmeetoditega; Kuigi raskeveokite seadmete käivitamisel võib SVC vektorikontroll välja tuua 200% -lise pöördemomendi koheselt, et tagada seadmete stabiilne käivitamine ja vähendada mehaanilist mõju.

Iii. Mitmemõõtmeline kaitsesüsteem, tahke seadme ohutusliini ehitamine

1. Kapile kinnitatud muutuva sagedusajaga on sisseehitatud kõikehõlmav kaitsemehhanism kõigi stsenaariumide jaoks, nagu ülevool, ülepinge, faasi kadu, ülekoormus, ülekuumenemine ja lühise, pakkudes kapile kinnitatava muutuva sagedusaja ja mootori iga ilmaga kaitset. Kui tuvastatakse ebanormaalne vool (näiteks mootori varisemisest põhjustatud ülevoolu), saab süsteem IGBT -mooduli põletamise vältimiseks väljundi 10 ms kiiresti ära lõigata;

2. seistes silmitsi ülepinge või alapinge probleemidega, mis on põhjustatud ruudustiku pinge kõikumistest, reguleerib kaitseahel automaatselt tööparameetreid või lülitub kaitse tagamiseks kaitseks;

3. faasikaotuse kaitsefunktsioon saab jälgida reaalajas kolmefaasilise toiteallika seisundit, et vältida ebanormaalse toiteallika põhjustatud motoorseid kahjustusi. Lisaks on süsteemil ka automaatne rikkemälu funktsioon, mis registreerib tõrke korral peamised parameetrid, aidates töö- ja hoolduspersonalil kiiresti leida probleemi algpõhjus ja vähendada seisakuid.

IV. Arukas isehäälestamise tehnoloogia, ühe klõpsuga kohanemine keerukate töötingimustega

Mootori parameetri isehäälestamise funktsioon lahendab täielikult traditsiooniliste sagedusmuundurite keeruka silumise probleemi. Kasutajad peavad käivitama ainult isehäälestamisprogrammi operatsioonipaneeli kaudu ja kapile kinnitatud muutuva sagedusseade suudab automaatselt tuvastada sellised võtmeparameetrid nagu staatori takistus, rootori takistus ja mootori induktiivsus ning salvestada andmed sisemälu. See funktsioon ei ole rakendatav mitte ainult standardmootorite suhtes, vaid ühildub ka mittestandardsete kohandatud mootoritega, tagades parima sobitamise sagedusmuunduri ja mootori vahel.

V. Dual LCD digitaalne ekraan, intuitiivsem inimese-arvuti interaktsioon

1. Kapile kinnitatud muutujasageduse draiv on varustatud kahe LCD digitaalse ekraaniga, et realiseerida tööparameetrite ja tööliideste sünkroonset visualiseerimist. Põhiekraanil kuvatakse sagedusmuunduri põhiandmed reaalajas (näiteks väljundsagedus, vool, pinge, kiirus), toetades mitme ühiku lüliti (Hz, A, V, RPM);

2. Sekundaarse ekraaniga kasutatakse parameetrite seadistamiseks ja rikkekoodi kuvamiseks. Intuitiivse menüü navigatsioonisüsteemi abil saavad kasutajad funktsiooni konfiguratsiooni kiiresti lõpule viia.

3. Kahe ekraaniga kujundus muudab operatsiooni liidese lihtsaks ja hõlpsasti mõistetavaks, isegi mitteprofessionaalid saavad kiiresti alustada. Samal ajal on ekraanil taustvalguse reguleerimise funktsioon erinevate valgustuskeskkondadega kohanemiseks, tagades andmete selge nähtavuse ning parandades töö mugavuse ja seadmete jälgimise tõhusust.

Need viis põhitehnoloogiat töötavad koos, et kapile kinnitatud muutuva sagedusega draiv on kõrge tõhusus, intelligentne kontroll ja usaldusväärne ohutus. Olenemata sellest, kas tegemist on traditsiooniliste töötleva tööstuse või ülitähtis valdkondade, näiteks uus energia ja intelligentse tootmine, võib see luua kasutajatele olulist väärtust. Kui soovite rohkem teada saada teatud tehnoloogia praktiliste rakenduste juhtumite või tehniliste üksikasjade kohta, palun suhtlege julgelt!

K: Milliseid elektriohutuse ettevaatusabinõusid tuleks kapile kinnitatud muutuva sageduse draivi paigaldamisel võtta?

V: Elektrilise šoki ohu vältimiseks tuleb toiteallikast lahti ühendada kapi külge kinnitatud muutuva sagedusveo. Juhtmestiku korral eristage rangelt sisendvõimsust (tavaliselt ühendatud ruudustiku küljega) ja väljundjoon (ühendatud konditsioneeriva mootoriga) vastavalt kasutusjuhendile. Neid ei tohi vastupidiselt ühendada, vastasel juhul põletatakse sagedusmuundur. Veenduge, et maandusklemm on usaldusväärselt maandatud ja maandustakistus peaks olema väiksem kui 4Ω, et vältida elektrilise lekke ohustamist isikliku ohutuse ja seadmete stabiilse töö.

K: Milline on maksimaalne KW kapile kinnitatud muutuva sagedusaja draivi, mida saate pakkuda, ja milline on teie kapile kinnitatud muutuva sagedusaja minimaalne võimsus?

V: Meie kapile kinnitatud muutuva sagedusveo maksimaalne võimsus võib ulatuda 1200KW-1300KW-ni.

Minimaalne võimsus võib olla 45kW ja kõrgem.

K: Millist igapäevast hooldustööd on vajalik kapile kinnitatud muutuva sagedusaja draivi jaoks?

V: 1. igakuine ülevaatus:

- puhastage õhukanali filtri ekraan (õhkjahutusega mudelite jaoks);

- kontrollige temperatuuri kapi sees ja ventilaatori töö olekut;

- Salvestage töövoolu ja pinge kõikumised.

2. Aastane hooldus:

- pingutage toite-/juhtimiterminalid;

- kontrollige kondensaatori mahtu ja jahutusradiaatori termilise pasta seisukorda;

- kalibreerige pinge/vooluandurite täpsus.

K: Kuidas tagada toote kvaliteet?

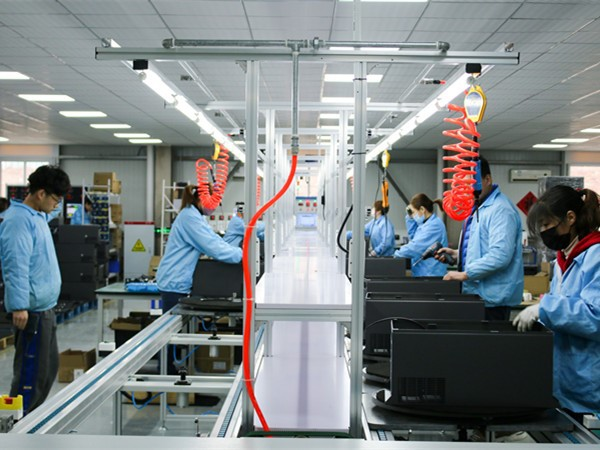

V: Iga meie tehases toodetud toode läbib rangeid testimisprotseduure. Enne sünnitust peab see olema 100% kvalifitseeritud. Me usume, austame ja püüame anda endast parima.

K: Milline on teie muutuva sageduse kaitsetase?

V: Meie muutuva sagedusega draivide kaitsetase on IP65, mis võib olla täielikult tolmukindel ja vastu pidada kõrgsurveveejoadele.

Kapi külge kinnitatud muutuva sagedusega ajam on tööstuslike raskeveokite draivide "süda". Oma suure jõudlusega tooraine konfiguratsiooni, kohandatud kapi kujunduse ja suurepärase raske koormuse jõudluse abil on see muutunud suuremahuliste tööstussüsteemide stabiilse toimimise nurgakiviks. Elektrooniliste komponentide tootjana järgime alati mõistet "Nõudluse kohandamine + usaldusväärsus", pakkudes täielikke seoseid elektrimoodulitest kuni kapistruktuurideni, aidates kliente sellistes tööstusharudes nagu metallurgia, keemiatehnika ja energia saavutada tõhus ajend ja intelligentset kontrolli. Valige meie kapile kinnitatud muutuva sagedusega draiv, et muuta iga raskekoormus stabiilne ja võimas, süstides oma tööstussüsteemi usaldusväärse jõu.
